SATOVAC佐藤真空自动泄漏阀适配器LVAD-23-京都玉崎

SATOVAC佐藤真空自动泄漏阀适配器LVAD-23

自动泄漏阀安装适配器

undefined

SATOVAC佐藤真空自动泄漏阀适配器LVAD-23

当以后将自动泄漏阀连接到真空泵时，它是一个带有软管端口的适配器，可以将其插入泵的标准进气口中使用。入口直径有Φ16、Φ23、Φ30 三种，附带软管接口尺寸如下。

模型	LVAD-16	LVAD-23	LVAD-30
泵吸入口直径	φ16	φ23	φ30
L1	(90)	(130)	(130)
L2	54	60	62
D .	32	38	42
d	16	21	27
A(Rp)	3/8	1/2	3/4

到本页顶部

油位计（玻璃）

undefined

当将腐蚀标准丙烯酸材料的有机溶剂等气体吸入真空泵时使用。

进气口转换适配器

当油回转真空泵的进气口（软管口形状）需要比标准更薄时使用该适配器。当另一侧直径较细且需要与泵侧匹配时，或只有一根细真空软管时，请使用。

undefined

进气口转换适配器

模型	A。	B.	C。	D .	E.	L。
VC-1609	8	十	15	36	28	90
VC-1612	12	14	15	36	30	92
VC-2309	8	十	18	42	28	90
VC-2312	12	14	18	42	30	92
VC-2316	14	16	18	42	33	95
VC-3009	8	十	二十五	50	28	90
VC-3012	12	14	二十五	50	30	92
VC-3016	14	16	二十五	50	33	95
VC-3022	20	22	二十五	50	33	95

转换接头型号（转换直径mm）	VC-1609(φ9)	VC-2309(φ9)	VC-3009(φ9)
	VC-1612(φ12)	VC-2312(φ12)	VC-3012(φ12)
		VC-2316(φ16)	VC-3016(φ16)
			VC-3022(φ22)
适用真空泵	DW-60	DW-120、185Ⅱ	DW-360
	USW-20,50N TSW-20,50N	USW-100N、150N	USW-300N、500N、650N
	BSW-20,50N UST-20,50	TSW-100N、150N	TSW-300N、500N、650N
	TST-20,50 BST-20,50	BSW-100N、150N	UST-300,500N
	PSW-20,50N PST-20,50	UST-100、150N	TST-300,500N
		TST-100、150N
		BST-100、150N
真空泵进气直径	φ16	φ23	φ30

到本页顶部

真空橡胶管

undefined

即使用于真空配管也不会塌陷的粗真空软管。与固定管道相比，真空泵和容器的连接更加容易。长度为1m。（2m以上为特殊订单）

软管尺寸（毫米）			适用软管口(mm)
内径φ6×外径φ15			φ7-9
内径 φ9×外径 φ24			φ10～12
内径φ12×外径φ30			φ13.5～16
内径 φ18×外径 φ42			φ21～23
内径 φ25×外径 φ50			φ27～34

真空泵油“NUCLEAR BACK SA-160M、SA-100M”

undefined

油封旋转真空泵专用的高品质油，由高度精炼的矿物油精密分馏而成。蒸气压低，具有优良的抗乳化和分水性能。

模型	容量	粘度等级	油类
SA-160M	1升、2升、18升	ISO VG68	矿物油
SA-100M	1升、2升、18升	ISO VG 46	矿物油

到本页顶部

空气过滤器（进气用）

undefined

防止灰尘进入真空泵的过滤器。

模型	流量	连接直径
模型	流量	RC(PT)
F-50	50	3/8”
F-150	150	1/2”
F-500	500	3/4"

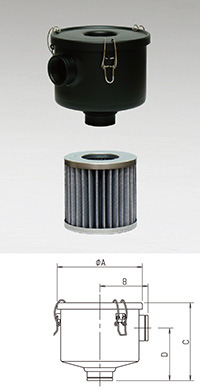

真空入口过滤器<PSAF>系列

undefined

低真空（100Pa或更高）空气过滤器。它安装在油回转真空泵的进气口上，收集真空排气管路中产生的颗粒、灰尘和污染物，以保护泵。5μm聚酯滤芯可捕捉99%以上的灰尘等，L形滤芯可在不拆卸真空管的情况下更换滤芯，且无需任何工具。

模型	连接直径	尺寸（毫米）				元素	适用抽速
模型	连接直径	ΦA	B.	C。	D .	元素	适用抽速
PSAF-150-1/2	RP1/2	95	57	90	49	皮特-150	150升/分钟
PSAF-500-3/4	RP3/4	146	78	104	63	PETE-500	500升/分钟
PSAF-1000-1・1/2	RP1-1/2	187	106	171	115	PETE-1000	1000升/分钟
PSAF-1500-2	RP2	195	117	255	128	PETE-1500	1500升/分钟

到本页顶部

除尘过滤器<VSRC>系列

undefined

用于保护真空泵的过滤器。捕获并减少进入泵的颗粒、灰尘、雾气等。不锈钢滤芯抗腐蚀能力强，可捕获100μm以上的灰尘。

模型	元素	尺寸（毫米）	*流量（升/分钟）	联系
VSRC-250-15MM-S	VSR-250-S	φ63.5×面对面162.0	100	φ15管
VSRC-300-QF25-S	VSR-300-S	φ76.2×面对面175.3	150	西北25
VSRC-400-QF25-S	VSR-400-S	φ101.6×面对面177.8	300	西北25
VSRC-600-QF25-S	VSR-600-S	φ152.4×面对面238.8	800	西北25

前级疏水阀 <VSMI-450-QF25-120>

undefined

这是一个防止油反向扩散到高真空腔室中的陷阱。采用分子筛13X（合成沸石），许多分子大小的孔隙，吸附大量的水蒸气和油蒸气。此外，内置加热器可以对元件进行加热和再生。

模型	元素	尺寸（毫米）	*流量（升/分钟）	联系
VSMI-450-QF25-120	分子筛13X	φ114.3×H133.4×面对面177.8	650	西北25

液氮冷阱<CT-LN2>系列

undefined

它可以防止真空排气管路中发生的油从泵中反向扩散，并且在超高真空管路中，通过吸收水分等可有效提高极限压力。广泛应用于油扩散泵排气设备、真空沉积设备等。

模型	联系		尺寸（毫米）	液氮容量_{_}
模型	设备端	泵侧	尺寸（毫米）	液氮容量_{_}
CT-N25N40L-LN2	西北25	西北40	φ160×H208	500cc
CT-N40N40L-LN2	西北40	西北40	φ160×H208	500cc

到本页顶部

真空疏水阀TP系列

undefined

防止灰尘进入真空泵的捕集器。它还可以用作真空储备陷阱。

模型	材料	联系	内容量（大）	油量(L)	尺寸（毫米）		质量（公斤）
模型	材料	联系	内容量（大）	油量(L)	φ	H	质量（公斤）
TP-200ZA	SS400	VG25	7.8	1.7	165.2	第727章	13
TP-400ZA	SS400	VG40	14.2	2.7	216	第830章	27
TP-800ZA	SS400	VG50	24	五	256	978	32
TP-1500ZA	SS400	VG50	50	11	300	1278	55
TP-2000ZA	SS400	VG80	50	11	300	1278	68
TP-4000ZA	SS400	VG100	102	17 号	第381章	第1497章	90

*也可提供SUS304。（后缀ZB）

波登管真空计

undefined

这是一个简单的真空计，当您想要检查真空度时可以使用它作为指导。由于采用加压用压力表的标准，因此大气压设为0，减压侧表示为负。

模型	规格
AU-G3/8-75	立式BS φ75 G3/8
AUAD-G3/8-R1/4	安装支架 G3/8 内螺纹 × R1/4
