◆概述
　这是一种二极管整流直流变压器。
　使用24相输出可以获得以下效果。
　① 可以抑制输出纹波电压。
　②可改善输入功率因数。（输入电流形状接近正弦波。）
◆24相变压器的原理及性能
24相变压器的原理是
　将变压器的输出绕组采用Δ接法、Y接法或交错接法连接（ ±15度）。通过使用四个，

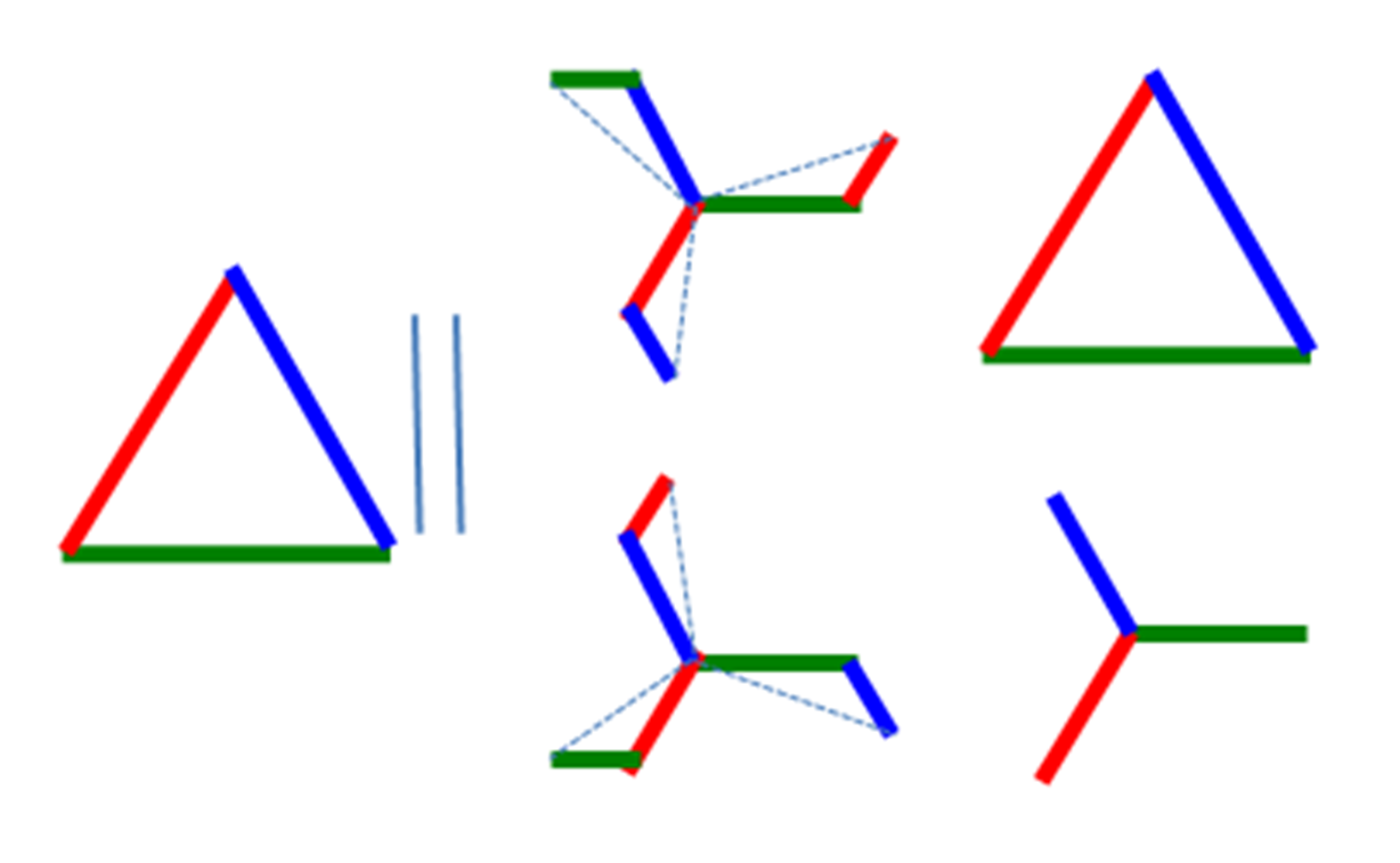

　您可以获得相移为15度的输出。 24相变压器接线图像矢量图

　　　　　24相变压器+整流电路 各相整流后输出电压波形　

这会产生低纹波的输出电压和接近正弦的输入电流。 　整体输出电压波形（4个串联二极管两端） 输入电流波形


◆直流电源规格及外观（24相变压器：TR-AH1892） 规格
：800V-25A（20kW） 　　　　　　　　　　　　　电路图 24相变压器外观
