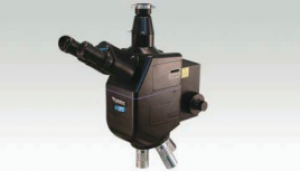

【京都玉崎】【清和光学制作所SEIWA】探针显微镜PS-888L
超级望远镜超级望远镜显微镜超级显微镜这款高分辨率、高倍率显微镜非常适合用于半导体探针台和液晶组装工艺。PS-888L 型配备三个成像镜头，可透过 1064 nm、532 nm 和 355 nm 的波长。通过将其安装在 YAG 激光照射装置上，它可以处理半导体电路、液晶层等。带侧摄像头端口的PS-888-TRI 型在显微镜侧面安装了一个摄像头端口。照明采用侧入式柯勒照明，可生成照明不均匀性极小且对比
- 型号： PS-888L
超级望远镜
显微镜
超级显微镜
这款高分辨率、高倍率显微镜非常适合用于半导体探针台和液晶组装工艺。PS
-888L 型配备三个成像镜头，可透过 1064 nm、532 nm 和 355 nm 的波长。
通过将其安装在 YAG 激光照射装置上，它可以处理半导体电路、液晶层等。
带侧摄像头端口的PS-888-TRI 型
在显微镜侧面安装了一个摄像头端口。
照明采用侧入式柯勒照明，可生成照明不均匀性极小且对比度良好的图像。
成像镜头不可切换。
超级显微镜
这款高分辨率、高倍率显微镜非常适合用于半导体探针台和液晶组装工艺。PS
-888L 型配备三个成像镜头，可透过 1064 nm、532 nm 和 355 nm 的波长。
通过将其安装在 YAG 激光照射装置上，它可以处理半导体电路、液晶层等。
带侧摄像头端口的PS-888-TRI 型
在显微镜侧面安装了一个摄像头端口。
照明采用侧入式柯勒照明，可生成照明不均匀性极小且对比度良好的图像。
成像镜头不可切换。
| 模型 | PS-888 | PS-888L | PS-888-TRI |
|---|---|---|---|
| 型号名称 | 探针设备显微镜 | 激光切割显微镜 | 侧孔三波长成像 |
| 管类型 | 可见光 | 支持近红外至近紫外 | 支持近红外至近紫外 |
| 正立三目观察筒：眼宽调节 正立三目观察筒：视野 正立三目观察筒：光轴 | Siedentopf型50-75mm可调 23mm T:R70:30同时观察 | Siedentopf型50-75mm可调 23mm 0:100/100:0光路切换型 | Siedentopf型50-75mm可调 23mm 0:100/100:0光路切换型 |
| 主体：成像镜头 | 1×(486-656)nm 2×(486-656)nm 转塔切换型 | 1×(355-532)nm 1×(532-1064)nm 2×(486-656)nm…无法进行激光加工 转塔切换式 | 1×(355-532)nm 1×(532-1064)nm 2×(486-656)nm…无法进行激光加工 转塔切换式 |
| 主体：激光 | - | YAG 激光（第一、第二、第三谐波） | YAG 激光（第一、第二、第三谐波） |
| 山 | C接口 | 激光支架（N/W） | C 型接口/激光接口 (N/W) |
| 同轴落射照明 | 带孔径光阑的明场科勒照明 | 带孔径光阑的明场科勒照明 | 带孔径光阑的明场科勒照明 |
| 鼻托 | 向内旋转的明场旋转器 （4 孔），每个孔均具有定心和共焦校正功能 | 向内旋转的明场旋转器 （4 孔），每个孔均具有定心和共焦校正功能 | 向内旋转的明场旋转器 （4 孔），每个孔均具有定心和共焦校正功能 |
| 物镜 | 无限远校正物镜（M.PlanAPO镜头） | 无限远校正物镜（M.PlanAPO镜头） | 无限远校正物镜（M.PlanAPO镜头） |
| 重量 | 7公斤以下 | 7.5公斤以下 | - |
| 焦点单元：负重 | 45公斤 | 45公斤 | 45公斤 |
| 焦点单位：运营 | 粗动：1转/4毫米，微动：1转/0.1毫米， 手动1轴粗/微动 | 粗动：1转/4毫米，微动：1转/0.1毫米， 手动1轴粗/微动 | 粗动4mm/转 微动0.1mm/转 |
| 焦点单位：笔画 | ±25毫米 | ±25毫米 | 50毫米 |
| 外形尺寸 | 192（宽）x 352（深）x 365（高）毫米 | 192（宽）x 352（深）x 365（高）毫米 | - |
